ما هي طرق تشخيص الأعطال في معدات توزيع الطاقة؟

تلعب معدات توزيع الطاقة دورًا حاسمًا في ضمان إمدادات الكهرباء الموثوقة والفعالة. ومع ذلك، مثل أي آلة أخرى، فهي عرضة للأعطال والأعطال مع مرور الوقت. باعتبارنا موردًا لمعدات توزيع الطاقة، فإننا ندرك أهمية تشخيص الأخطاء بدقة وفي الوقت المناسب لتقليل وقت التوقف عن العمل ومنع الإصلاحات المكلفة. في هذه المدونة، سنستكشف بعض طرق تشخيص الأعطال الأكثر شيوعًا لمعدات توزيع الطاقة، وكيف يمكن أن تساعدك في الحفاظ على نظام كهربائي مستقر وآمن.

التفتيش البصري

الفحص البصري هو الطريقة الأساسية والمباشرة لتشخيص الأخطاء. يتضمن فحصًا شاملاً لمعدات توزيع الطاقة لتحديد أي علامات مرئية للتلف أو التآكل أو ارتفاع درجة الحرارة. يمكن أن يشمل ذلك التحقق من عدم وجود توصيلات مفكوكة، أو أطراف توصيل متآكلة، أو عزل تالف، أو تغير غير طبيعي في اللون أو تشوه المكونات. يمكن إجراء الفحص البصري بانتظام كجزء من برنامج الصيانة الوقائية أو استجابةً لخطأ مشتبه به.

على سبيل المثال، في ألوحة بنك مكثف الجهد المنخفض، قد يكشف الفحص البصري عن انتفاخ أو تسرب المكثفات، وهي علامات على ارتفاع درجة الحرارة أو فشل داخلي. فيصندوق فرع كابل الجهد العالي في الهواء الطلقمن الممكن أن تظهر علامات دخول الرطوبة مثل الصدأ أو بقع الماء على الأسطح الداخلية.

في حين أن الفحص البصري هو خطوة أولية قيمة، إلا أن له حدوده. يمكنه فقط اكتشاف العيوب التي يمكن رؤيتها بالعين المجردة، وقد لا يحدد المشكلات الأساسية غير الواضحة من السطح. ولذلك، فإنه غالبا ما يستخدم جنبا إلى جنب مع طرق التشخيص الأخرى.

التصوير الحراري

التصوير الحراري هو طريقة غير متصلة لتشخيص الأخطاء تستخدم كاميرات تعمل بالأشعة تحت الحمراء لاكتشاف وقياس الحرارة المنبعثة من المكونات الكهربائية. غالبًا ما تؤدي الأعطال الكهربائية، مثل التوصيلات السائبة والدوائر المحملة بشكل زائد والدوائر القصيرة، إلى زيادة توليد الحرارة. من خلال التقاط الصور الحرارية لمعدات توزيع الطاقة، يمكن للفنيين تحديد النقاط الساخنة ومناطق المشاكل المحتملة قبل أن تتسبب في حدوث عطل.

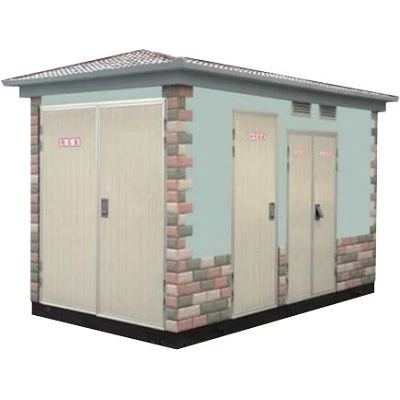

يمكن أن يكون التصوير الحراري مفيدًا بشكل خاص لاكتشاف الأخطاء المخفية في المناطق التي يصعب الوصول إليها أو فحصها بصريًا. على سبيل المثال، في أمحطة محولات مدمجةيمكن أن يساعد التصوير الحراري في تحديد ارتفاع درجة الحرارة في المحولات وقواطع الدائرة والمكونات الأخرى داخل العلبة.

يمكن أن توفر عمليات فحص التصوير الحراري المنتظمة رؤى قيمة حول حالة معدات توزيع الطاقة وتساعد في تحديد أولويات أنشطة الصيانة والإصلاح. ومع ذلك، من المهم ملاحظة أن التصوير الحراري يجب أن يتم بواسطة فنيين مدربين ومعتمدين لضمان التفسير الدقيق للنتائج.

الاختبار الكهربائي

يتضمن الاختبار الكهربائي استخدام معدات متخصصة لقياس المعلمات الكهربائية المختلفة، مثل الجهد والتيار والمقاومة ومقاومة العزل. يمكن أن توفر هذه القياسات معلومات قيمة حول أداء وحالة معدات توزيع الطاقة وتساعد في تحديد الأخطاء المحتملة.

أحد الاختبارات الكهربائية الأكثر شيوعًا هو اختبار مقاومة العزل، والذي يقيس مقاومة المادة العازلة بين الموصلات. يمكن أن تشير قيمة مقاومة العزل المنخفضة إلى دخول الرطوبة أو العزل التالف أو الأعطال الكهربائية الأخرى. اختبار مهم آخر هو اختبار الاستمرارية، والذي يتحقق من وجود مسار كهربائي مستمر بين نقطتين. يمكن أن تتسبب الدائرة المعطلة أو المتقطعة في انقطاع التيار الكهربائي أو مشاكل كهربائية أخرى.

يمكن إجراء الاختبارات الكهربائية على مجموعة واسعة من معدات توزيع الطاقة، بما في ذلكلوحة مفاتيح الجهد المنخفض الثابتةوالقواطع والمحولات. من خلال إجراء اختبارات كهربائية منتظمة، يمكنك اكتشاف الأخطاء المحتملة ومعالجتها قبل أن تؤدي إلى فشل المعدات أو مخاطر السلامة.

كشف التفريغ الجزئي

التفريغ الجزئي هو تفريغ كهربائي موضعي يحدث داخل عزل المعدات الكهربائية عندما تتجاوز شدة المجال الكهربائي عتبة معينة. يمكن أن يؤدي التفريغ الجزئي إلى تلف تدريجي للمواد العازلة مع مرور الوقت، مما يؤدي إلى انهيار العزل وتعطل المعدات.

يعد اكتشاف التفريغ الجزئي طريقة حساسة لتشخيص الأخطاء يمكنها اكتشاف وجود وشدة التفريغ الجزئي في عزل معدات توزيع الطاقة. ويمكن القيام بذلك باستخدام تقنيات مختلفة، مثل الطرق الكهربائية أو الصوتية أو البصرية.

على سبيل المثال، فيالوحدة الرئيسية الحلقية المعزولة بالهواءيمكن أن يساعد اكتشاف التفريغ الجزئي في تحديد العلامات المبكرة لتدهور العزل، مثل الشقوق أو الفراغات في المادة العازلة. من خلال اكتشاف عمليات التفريغ الجزئي في مرحلة مبكرة، يمكنك اتخاذ تدابير وقائية لتجنب الإصلاحات المكلفة ووقت التوقف عن العمل.

تحليل الزيت (للمعدات المملوءة بالزيت)

بالنسبة لمعدات توزيع الطاقة المملوءة بالزيت، مثل المحولات وقواطع الدائرة، يعد تحليل الزيت وسيلة مهمة لتشخيص الأخطاء. يعمل الزيت الموجود في هذه المعدات كوسيلة عازلة وتبريدية، ويمكن أن توفر حالته معلومات قيمة حول صحة المعدات.

يتضمن تحليل الزيت جمع عينة من الزيت وتحليلها لمختلف العوامل، مثل محتوى الرطوبة والحموضة واللزوجة ووجود الغازات الذائبة. يمكن أن تشير التغييرات في هذه المعلمات إلى وجود أخطاء داخلية، مثل ارتفاع درجة الحرارة أو الانحناء أو انهيار العزل.

من خلال مراقبة حالة الزيت في المعدات المملوءة بالزيت بانتظام، يمكنك اكتشاف المشكلات المحتملة مبكرًا واتخاذ الإجراء المناسب لمنع تعطل المعدات. يمكن أن يساعد تحليل الزيت أيضًا في تحديد العمر الإنتاجي المتبقي للمعدات والتخطيط للصيانة أو الاستبدال في الوقت المناسب.

برامج التشخيص وأنظمة المراقبة

مع تقدم التكنولوجيا، أصبحت العديد من معدات توزيع الطاقة الآن مجهزة ببرامج تشخيصية وأنظمة مراقبة. يمكن لهذه الأنظمة مراقبة أداء وحالة المعدات بشكل مستمر في الوقت الفعلي وتوفير تحذيرات مبكرة من الأخطاء المحتملة.

يمكن للبرامج التشخيصية تحليل البيانات من أجهزة الاستشعار المختلفة وأجهزة المراقبة المثبتة على المعدات واستخدام الخوارزميات لاكتشاف الحالات الشاذة والتنبؤ بالفشل. يمكن أن توفر أنظمة المراقبة أيضًا إمكانية الوصول عن بعد إلى بيانات تشغيل المعدات، مما يسمح للفنيين بمراقبة المعدات من موقع مركزي واتخاذ الإجراءات في الوقت المناسب.

على سبيل المثال، تم تجهيز بعض معدات توزيع الطاقة الحديثة بعدادات ذكية وأجهزة استشعار يمكنها قياس ونقل البيانات في الوقت الفعلي حول الجهد والتيار واستهلاك الطاقة ودرجة الحرارة. يمكن تحليل هذه البيانات باستخدام برامج التشخيص لتحديد الاتجاهات والأنماط التي قد تشير إلى أخطاء محتملة.

في الختام، يعد تشخيص الأخطاء جزءًا أساسيًا من الحفاظ على نظام توزيع طاقة موثوق به وفعال. باستخدام مجموعة من هذه الطرق، يمكنك اكتشاف الأخطاء المحتملة ومعالجتها مبكرًا، وتقليل وقت التوقف عن العمل، وإطالة عمر معدات توزيع الطاقة لديك. باعتبارنا موردًا لمعدات توزيع الطاقة، فإننا ملتزمون بتوفير منتجات عالية الجودة ودعم شامل لمساعدتك على ضمان سلامة وموثوقية نظامك الكهربائي. إذا كانت لديك أية أسئلة أو كنت بحاجة إلى مزيد من المساعدة فيما يتعلق بتشخيص الأخطاء أو معدات توزيع الطاقة، فلا تتردد في الاتصال بنا لإجراء مفاوضات الشراء.

مراجع

• جودة أنظمة الطاقة الكهربائية، روجر سي. دوغان، مارك إف. ماكغراناغان، إتش. واين بيتي.
• حماية نظام الطاقة، AJ Phadke، JS Thorp.
• تقنيات تشخيص الآلات الكهربائية، إي بي بوياجيان.
